Novax – Coffrets FTMS Type 401

Coffrets fiables et éprouvés pour les applications autoroutières et ITS

Les coffrets FTMS de la série 401 d’Orange Traffic sont conçus pour protéger les équipements critiques de gestion autoroutière et de circulation, même dans les environnements routiers les plus exigeants. Construits en aluminium de qualité marine, conformes aux normes NEMA et dotés d’une gestion thermique robuste, les coffrets de la série 401 offrent une durabilité à long terme pour les applications ATMS, la détection, la régulation d’accès et les installations de caméras.

La série comprend deux variantes :

401 – Coffret monté sur socle (coffret pleine grandeur avec piédestal)
401-P – Coffret monté sur poteau (installation compacte et surélevée)

Les deux versions partagent la même conception robuste et les mêmes standards de qualité, avec des formats optimisés selon les besoins du terrain.

Télécharger
fiche technique

Télécharger
fiche technique

Description

La famille de coffrets FTMS Type 401 est conçue pour soutenir une vaste gamme d’applications de circulation et ITS, offrant :

Construction robuste en aluminium de qualité marine avec peinture cuite
Conception isolée et résistante aux intempéries pour les conditions canadiennes
Serrures standardisées FTMS/ATMS
Systèmes intégrés de ventilation et chauffage avec thermostat Model 500D
Montage flexible des équipements avec racks EIA 19″, tablettes ajustables et options d’accessoires
Entretien facilité grâce à des portes anti-vandalisme à grande ouverture
Configurations optimisées pour les caméras, détecteurs, systèmes de régulation d’accès et nœuds de communication

Le 401 (monté sur socle) est idéal pour les installations complexes nécessitant un maximum d’espace.
Le 401-P (monté sur poteau) est parfait pour les installations compactes ou en hauteur en bordure de route.

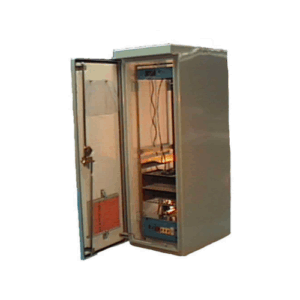

Type 401 – Coffret FTMS monté sur socle

Un coffret pleine grandeur, monté au sol, conçu pour les déploiements ITS de grande envergure.

Caractéristiques principales

Aluminium marin 5052
Fini en peinture cuite polyester (couleurs personnalisées disponibles)
Porte anti-vandalisme avec poignée robuste et possibilité de cadenas
Coffret entièrement isolé avec joints en néoprène à cellules fermées
Toit bombé avec débord et gouttière
Ventilateur et chauffage contrôlés par thermostat
Inclus : thermostat numérique Model 500D

Modèles disponibles

401C – optimisé pour équipements de caméras
401D – optimisé pour détecteurs
401S – pour équipements montés sur tablettes
401R – pour la régulation d’accès (ramp metering)

Conçu pour offrir un espace intérieur maximal et une grande stabilité pour les contrôleurs, équipements de communication, réseaux et systèmes de distribution d’alimentation.

Type 401-P – Coffret FTMS monté sur poteau

Un coffret compact et robuste conçu pour les installations sur poteau ou dans les espaces restreints en bordure de route.

Caractéristiques principales

Aluminium marin 5052-H32 de 1/8″ (3 mm)
Certification NEMA 3R
Deux portes isolées et anti-vandalisme
Toit bombé avec débord et gouttière
Matériel de montage sur poteau intégré
Ouverture des portes à 180° pour un entretien facilité
Filtre à air amovible + système de verrouillage à trois points
Ventilateur et chauffage avec thermostat Model 500D
Lampe de service intérieure avec option DEL (25 W / 2550 lumens)
Découpes pré-poinçonnées pour l’entrée de conduits
Tablette coulissante optionnelle pour portable, panneau DIN-rail ou EZ Router

Conçu pour les stations de détection, sites de caméras, contrôleurs compacts et nœuds de communication.

Construction

Caractéristiques communes (les deux modèles)

Construction en aluminium de qualité marine
Fini en peinture cuite polyester
Isolation intérieure en Styrofoam
Joints de porte en néoprène à cellules fermées
Serrures de sécurité FTMS/ATMS
Toit bombé avec débord et gouttière
Ventilateur et chauffage contrôlés par thermostat (Model 500D)

401 – Coffret monté sur socle

Aluminium marin 5052
Porte anti-vandalisme robuste avec poignée de 7″
Dispositif pour cadenas
Configuration à grande porte unique
Conçu pour montage sur piédestal
Finition en peinture cuite (couleurs personnalisées disponibles)

401-P – Coffret monté sur poteau

Aluminium marin 5052-H32 de 1/8″ (3 mm)
Classement NEMA 3R
Deux portes anti-vandalisme avec verrouillage à trois points
Portes ouvrant à 180°
Filtre de ventilation amovible
Ensemble de montage sur poteau inclus
Lampe intérieure optionnelle (DEL 25 W)

Dimensions

401 – Monté sur socle

Coffret : 68″ H × 24″ L × 30″ P
Piédestal : 8″ H × 24″ L × 30″ P

401-P – Monté sur poteau

Format compact adapté au montage sur poteau
Compatible avec rack standard 19″

Contrôles environnementaux

Les deux modèles incluent :

Thermostat numérique Model 500D
Ventilateur et chauffage thermostatiques
Isolation intérieure pour stabilité thermique
Lampe intérieure optionnelle (401-P)

Système électrique

401 – Coffret monté sur socle

Alimentation : 95–135 VAC, 60 Hz

401-P – Coffret monté sur poteau

Comprend un panneau de service complet avec :

Interrupteur de maintenance 30 A
Protection contre transitoires et surtensions
Assemblage de distribution électrique incluant :
- Disjoncteur principal 20 A
- Disjoncteur de service 15 A
- Disjoncteur environnement 15 A
- Disjoncteur équipement 15 A
- Prises duplex filtrées pour équipements
- Prises de service
Barre d’alimentation 19″ (6 prises)
